| 起源の場所: | 中国（本土） |
| ブランド名: | Kacise |
| 証明: | certificate of explosion-proof, |
| モデル番号: | M18 KUS1000 |
| 最小注文数量: | 0-100 |
|---|---|
| パッケージの詳細: | 各単位に個々の箱があり、すべての箱は標準パッケージで詰まりますまたは顧客は利用できる要求します |
| 受渡し時間: | 5-8 の仕事日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 1000個あたりの週 |

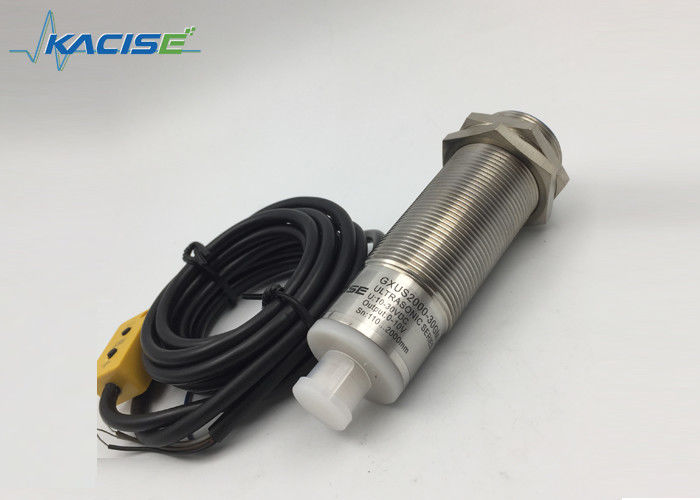

| プロダクト: | 超音波間隔センサー | 検出の範囲: | 50mm~1000mm |
|---|---|---|---|
| トランスデューサーの頻度: | 40kHz | 操作電圧: | 24VDC |
| 限界の定常電圧: | 3.6VDC~30VDC | IPの等級: | IP67 |
| ハイライト: | 超音波水平な送信機,超音波液体水平なセンサー |
||
| 範囲の感知 | 100…1000のmm |
| 調整範囲 | |
| 使用不可能な区域 | 0の… 100つのmm |
| 標準的なターゲット版 | 100つのmm X 100つのmm |
| トランスデューサーの頻度 | approx.220 kHz |
| 応答の遅れ | およそ50氏 |
| LEDの青 | パワー |
|
LEDの黄色 |
切換えの州の徴候 点滅:検出されるプログラム機能目的 |
|
LEDの赤 |
永久に赤い:点滅する間違いの赤:プログラム機能は、検出されなくて反対します |
| 操作電圧UB | 15の… 30ボルトDCは、10% SSを波立てます |
| 正価格販売供給現在のI0 | ≤ 45 mA |
| 入力タイプ | 1つのティーチインの入力 |
|
動作範囲A1:- UB… +1ボルトの動作範囲A2:+6ボルト… +UB |
|
| 入力インピーダンス:> 4.7 kΩ;ティーチイン プログラム脈拍:≥ 1 s |
| 出力タイプ | 1スイッチ出力E4、プログラム可能なNPN NO/NC |
| 評価される動作電流Ie | 200 mAの保護される短絡/積み過ぎ |
| デフォルト設定 | 切換えポイントA1:70mmの切換えポイントA2:800mm |
| 電圧低下 | ≤ 2.5 V |
| 繰り返し正確さ | ≤ 1% |
| 切換えの頻度f | ≤ 13のHz |
| 範囲ヒステリシスH | 一定の作動の間隔の2% |
| 温度の影響 | フル・スケールの価値の±1.5% |
| 周囲温度 | -25… 70℃ （248… 343K） |
| 保管温度 | -40… 85℃ （233… 358K） |
| 関係 | V1コネクター（M12×1）の4ピン |
| 保護程度 | IP67 |
| 物質的なハウジング | ニッケルめっきされる黄銅 |
| トランスデューサー |
エポキシ樹脂/空ガラス球の混合物; 泡ポリウレタン、カバーPBT |
超音波センサーは2つの教えやすい切換えポイントと出力されるスイッチを特色にします。これらはティーチインの入力に供給電圧の適用によって- UBまたは+ UB置かれます。供給電圧は少なくとも1 s.LEDsのためのティーチインの入力にセンサーがティーチインのプロシージャの間にターゲットを確認したかどうか示します適用されなければなりません。切換えポイントA1は- UB、+UBのA2と教えられます。8つの出力機能は置くことができます。
切換えポイント、力の後やっと設定の間隔。内部刻時機構は5分後に変わることができません力保証できます。切換えポイントを変えたいと思いなさいユーザーはできました要求間隔を後力再始動置きますただ。
ティーチインの窓モード、正常開いた機能
近い切換えポイントへのセット ターゲット
- - UBのティーチインの切換えポイントA1
遠い切換えポイントへのセット ターゲット
-ティーチインの切換えポイントA2との+ UB
ティーチインの窓モード、正常閉鎖した機能
遠い切換えポイントへのセット ターゲット
- - UBのティーチインの切換えポイントA2
近い切換えポイントへのセット ターゲット
-ティーチインの切換えポイントA1との+ UB
ティーチインの切換えポイント、正常開いた機能
近い切換えポイントへのセット ターゲット
- - UBのティーチインの切換えポイントA1
-手を搭載するカバー センサーはまたはすべての目的を取除きます
範囲の感知から
-ティーチインの切換えポイントA2との+ UB
ティーチインの切換えポイント、正常閉鎖した機能
-手を搭載するカバー センサーはまたはすべてを取除きます
範囲の感知からの目的
- - UBのティーチインの切換えポイントA2
近い切換えポイントへのセット ターゲット
-ティーチインの切換えポイントA1との+ UB
TEAC-IN大きいヒステリシス間隔、正常開いたモード
近い切換えポイントへのセット ターゲット
-ティーチインの切換えポイントA1との+ UB
遠い切換えポイントへのセット ターゲット
- - UBのティーチインの切換えポイントA2
TEAC-IN大きいヒステリシス間隔、正常閉鎖したモード
遠い切換えポイントへのセット ターゲット
-ティーチインの切換えポイントA2との+ UB
近い切換えポイントへのセット ターゲット
- - UBのティーチインの切換えポイントA1
目的の存在のノーマル・オープン モードのティーチインの検出
-手を搭載するカバー センサーはまたはすべての目的をから取除きます
範囲の感知
- - UBのティーチインの切換えポイントA2
-手を搭載するカバー センサーはまたはすべての目的をから取除きます
範囲の感知
-ティーチインの切換えポイントA2との+ UB
目的の存在のティーチインの検出は普通モードを閉めました
-センサーを手で覆うか、または範囲の感知からすべての目的を取除いて下さい
- +UBのティーチインの切換えポイントA2
-手を搭載するカバー センサーは範囲の感知からまたはすべての目的を取除きます
- - UBのティーチインの切換えポイントA2
切換えポイントのデフォルト設定
A1=blindの範囲、A2=nominalの間隔
| LED表示 | ||
| オペレーティング・モードへの依存の表示 | 赤いLED | 黄色いLED |
|
ティーチインの切換えポイント 検出される目的 検出される目的無し 不確かな目的（無効なティーチイン） |
フラッシュを離れて |
フラッシュ を離れて |
| 正常運営 | を離れて | 切換えの国家 |
| 欠陥 | 前の状態 | |
5.設置状態
センサーが0℃の下の環境の温度の落下に取付けられていれば、保護対策でよくするべきです。鋼鉄ナットを使用して穴を通したaのセンサーの直接土台の場合には、それはハウジングの糸の中間で固定でなければなりません。
