| 起源の場所: | 中国 |
| ブランド名: | Kacise |
| 証明: | CE |
| モデル番号: | KTG-50 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | カートン/木の場合、か顧客の要求 |
| 受渡し時間: | 5月8日の作業日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、paypal MoneyGram |
| 供給の能力: | 10000pcs/月 |
| 重量: | ≤250g | 寸法: | Φ50×76mm |
|---|---|---|---|
| フランジ: | 52×52mm | 出力勾配: | 10~14mV/ |
| 振動: | 第5世代 | ショック: | ≥60g |
| 帯域幅: | ≥70HZ | 温度: | -40~65℃ |

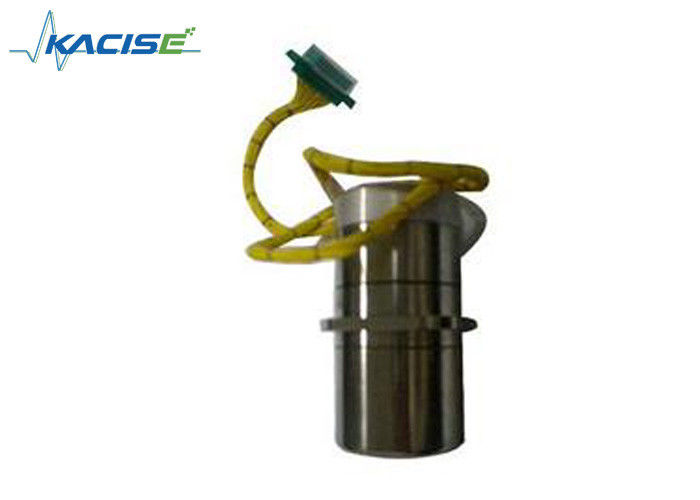

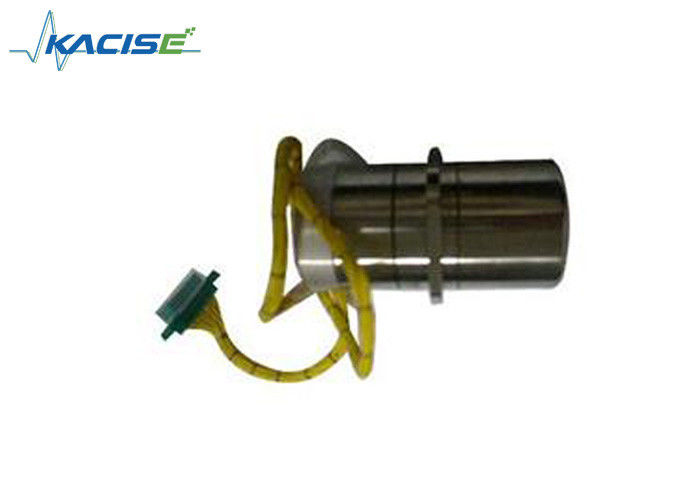

KTG-50高精度な動的調整されたジャイロ スコープ
特徴
高精度
長い耐用年数
広いダイナミック レンジ
高い信頼性
導入
KTG-50は水表面、土地の革紐システム、追求し、テレビ アンテナの追跡者、そして宇宙飛行の革紐の慣性装置で広く利用された速い本当北のために使用されました。ジャイロ スコープはまた土地、海、航空、宇宙飛行の運送者、革紐のプラットホームの態度システムに使用することができます。
変数
| 変数 | Spec. | 価値 | 単位 |
| 力 | 力（3段階） | 16&500 | V及びHz |
| 力（1段階） | 5&16000 | V及びHz | |
| 性能 | 任意漂流 | ≤0.01 | °/h |
| 漂流の安定性 | ≤0.3 | °/h | |
| 非線形 | ≤0.5 | %FS | |
| 最高の追跡率 | ≥200 | °/S | |
| 非Gに敏感な漂流 | ≤15 | °/h/g | |
| Gに敏感な漂流 | ≤8 | °/h/g | |
| 帯域幅 | ≥70 | Hz | |
| Torquerの計数逓減率 | ≥680 | °/h/mA | |
| 科学技術 | SYNC率 | 10000 | r/min |
| SYNCの時間 | ≤10 | S | |
| 出力勾配 | 10~14 | mV/『 | |
| 第一次torquer | 7±1 | Ω | |
| 二次トルク | 2±0.5 | Ω | |
| 物理的 | 重量 | ≤250 | g |
| 次元 | Φ50×76 | mm | |
| フランジ | 52×52 | mm | |
| 労働環境 | 温度 | -40~65 | ℃ |
| 振動 | 5 | g | |
| 衝撃 | ≥60 | g |
取付け
プロダクトはそのX （y）の軸線におよび測定の基準軸線、設置間違いが5つよりより少しべきである一致することを保障するために取付けられているべきです。
操作
適切な力およびロックされたループ回線に一致させる1.Onlyプロダクトは、必要性のサーキット ボードきちんと働くために、先立って説明します乗ります。
次に2.When正常な使用の下のプロダクト、ように閉じたループの国家のプロダクト力モーターを、10sについて、およびオン ロックのループを始めるつけるべきです;プロダクトがオープン・ループ操作にある締め、次に電源を切りますように操業停止、接続解除はループを。
、20sで締められて活気づく、3.Productはインストール プロセス ライトべきですつきます、プロダクト非衝突、打楽器プロダクトを揺することを避けるべきです。
プロセスの使用中の4.Productは厳しくプラグを引っ張るために禁止されます。
プロセスの使用中の5.Productは外部電源の間で、ショートできません。
6.Abnormalityは使用の間にプロダクト内部欠陥が切る、べきですすぐに顧客すみやかに私の会社を知らせれば、電源、故障検出を、修理によって組織される私の会社起こります。
次元
コネクター定義
ソケットのタイプ:J30J-15T （ケーブルlength160~175mm）
| Pinいいえ。 | 関数定義 | 注目 |
| 1 | Ｘ軸の信号の出力 | |
| 2 | GND | 刺激力および信号のため |
| 3 | Ｘ軸のトルクのコイル（端） | |
| 4 | 段階モーター運転者力 | そこ段階16V、500Hz |
| 5 | センサーの刺激電源 | Singal-phase5V、16KHz |
| 6 | Ｙ軸の信号の出力 | |
| 7 | Ｙ軸のトルクのコイル（始め） | |
| 8 | B段階モーター運転者力 | そこ段階16V、500Hz |
| 9 | DC+15V | 前置増幅器のための力 |
| 10 | DC-15V | 前置増幅器のための力 |
| 11 | Ｘ軸のトルクのコイル（始め） | |
| 12 | 0 | |
| 13 | 0 | |
| 14 | C段階モーター運転者力 | そこ段階16V、500Hz |
| 15 | Ｙ軸のトルクのコイル（端） |
注:同じはJ30J-21Tに使用が他のソケット、先立って説明すれば、適用します。
企業収益
西安KaciseのオプトエレクトロニクスCo.、株式会社は2000年に創設されましたり、西安、シャンシーのに地域、中国ありましたり、器械使用およびセンサー、R & Dの生産、専門のハイテクな企業の1つとして販売で従事している専門家です私達に私達の自身の生産の研修会および中央実験室があります。工場造る区域は以上30人の従業員が、8基の、6人の検査官、10の販売の人、カスタマー サービスのための5、であるこの企業、私達である変化の指定を含む強い技術の製造業者の1才設計するの生産の約3000平方メートル、です。
会社の組み立てが、私達軍の供給の生産の調整に焦点を合わせ始めた時達成されたGB/T19001-2008/ISQ9001:2008年のGJB 9001B-2009の証明。私達の会社が成長した走る、2008年に安定したとき、私達は私達のビジネスを開発し始めました。軍プロダクト品質管理の生産に基づいて、私達は圧力センサー/トランスデューサー/センサー、水平な送信機/超音波水平なメートル/超音波流れメートル、慣性航法プロダクト、IMU、ジャイロ スコープ、加速度計等のような多くのセンサー プロダクトを、開発しました。
私達に高度センサーの主要な技術そして現像核が、および私達北西Polytechnical大学との協同、西安Jiaoはさみ大学および他の大学および大学あります。
製品品質は企業、顧客需要の生命です私達の存在です!
