| 起源の場所: | 中国 |
| ブランド名: | KACISE |
| 証明: | CE |
| モデル番号: | MPTD-5000 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | カートン/木の場合、か顧客の要求 |
| 受渡し時間: | 5月8日の作業日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、paypal MoneyGram |
| 供給の能力: | 10000pcs/月 |
| 範囲: | 0… 150MPaへの0… 3.5MPa | 出力: | 3.33mV/V、2.00mV/V |
|---|---|---|---|
| 精度: | ±1.0%FS、±1.5%FS | 電源: | 10VDC （6~12） VDC |
| 反復性: | ±0.2%FS | 橋抵抗: | 350 ohms±10% |
| 積み過ぎ圧力: | 1.5×FSO | 絶縁抵抗: | 200MΩ @ 100Vdc |
| ハイライト: | 高精度な圧力センサー,圧抵抗圧力送信機 |
||

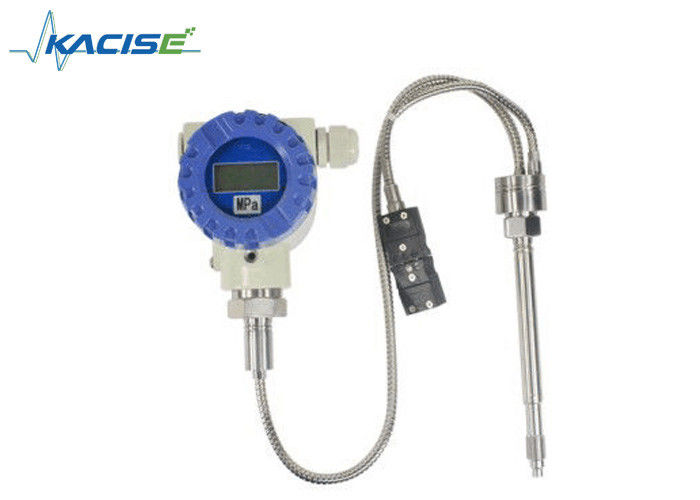

MPTD-5000溶解の圧力変換器（衛生）
記述
GX MPTD-5000シリーズは圧力変換器を（堅い茎及び衛生）薬及び食糧プロセス用機器で広く利用されます1ポイントの圧力そして温度を測定できます溶かします。モデル5000Tは熱電対とあります。ゼロ及びスパンは調節可能である場合もあります;増幅された信号を使うとPLCを使うと接続することができます。それに高精度および信頼できる、良質の内部80%の口径測定の利点があります。
特徴
の簡単な取付け
の高標準的な質
のステンレス鋼の溶接
80%の内部口径測定
の優秀な安定性および反復性
は環境および無毒な材料を採用します
適用
の化学繊維装置
のプラスチックおよびゴム製造設備
の薬及び食糧プロセス用機器、等
他の圧力測定および制御
指定
| 変数 | |
| 範囲 | 0… 150MPaへの0… 3.5MPa |
| 出力 | 3.33mV/V、2.00mV/V |
| 正確さ | ±1.0%FS、±1.5%FS |
| 電源 | 10VDC （6~12） VDC |
| 反復性 | ±0.2%FS |
| 橋抵抗 | 350 ohms±10% |
| 積み過ぎ圧力 | 1.5×FSO |
| 内部口径測定 | 80%±1.0% |
| 絶縁抵抗 | 200MΩ @ 100Vdc |
| 最高。ダイヤフラムの臨時雇用者 | 200°C |
| 膜材料 | 15-5PH上塗を施してあるステンレス鋼 |
| 電気コネクター | 5PIN、6PIN |
| プロセス コネクター | 1/2」- 20UNF、M14×1.5、M18×1.5 （顧客の設計） |
次元
MPTD-5000
MPTD-5000T
命令ガイド
| モデル | 範囲（棒） | 出力 | ねじ | 電気関係 | 他の条件 |
| MPTD-5000 （T） | --- | --- | --- | --- | --- |
| 例:MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN | |||||
設置注意
取付け
センサーのダイヤフラムは取付けの前に最も容易に損なわれた部分、落としません蓋カバーをであり、取付けでセンサーのダイヤフラムの保護に注意を払うべきです。取り付け穴の処理は設置穴のサイズおよびサイズのテーブルの技術的要求事項に従って処理されるべきです穴の取付けを避けることは標準もたらし、傷にセンサーのダイヤフラムを影響を与えますセンサーの正常な仕事にではないです。
分解して下さい
穴の取付けが金属の異物かプラスチック置き去りにならないことを保障するためには、すべてのセンサーは押出機をきれいにする前に機械から取除かれるべきですすぐにセンサーの調査のダイヤフラムを拭くためにポリマーが熱い溶解した状態にあるときだけセンサーは柔らかい布を使用して、取除きますおよび取除くことができます。西安Kaciseのオプトエレクトロニクスの技術Co.、株式会社は次の取付けを促進するために穴の残り材料をきれいにするように特別なクリーニング用具の設置穴を提供できます。
開始
装置が始まる前に放出の機械類の仕事の前のセンサーの膜の部品のすべての材料が溶ける州にあることを確認するために十分な暖房および溶ける時間を、保障して下さい。
位置
センサーの調査は高温に抵抗できます貝の温度は80°Cの下であるなります従って、取付け、使用の過程において、ユーザーは室温の環境で固定されるセンサーの貝の部品の取付けに注意を払わなければなりません。貝および高温地域の分離はセンサーの測定の精密そして耐用年数を改善して有利です。
積み過ぎの効果
評価される圧力内の実際の圧力制御の過程において、センサーにある特定の積み過ぎ容量があるが、長い時間の積み過ぎセンサーの測定の正確さおよび耐用年数に影響を与えますができれば。
電気関係
電気関係では場面の干渉を避けるために、送信機の信号は出力された配線スロットを通して接続ケーブル別に接続されなければなりません。
取り付け穴のサイズの図式的な図表の右そして間違った
取り付け穴
| 密封される平面 | |||||
|
D1 | M18×15 | M22×15 | G3/8」 | G3/4」 |
| D2 | Φ10.2 | Φ16.1 | Φ10.2 | Φ18.3 | |
| D3 | Φ15.5 | Φ20.1 | Φ14.5 | Φ24.2 | |
| M | Φ19 | Φ23 | Φ17 | Φ28 | |
| A | 11 | 11 | 9 | 11 | |
| B | 13 | 13 | 10 | 14 | |
| C | 40 | 25 | 25 | 40 | |
| 密封される45の°斜面 | |||||
|
D1 | M12×1.5 | M14×1.5 | 1/2-20UNF | M18×1.5 |
| D2 | Φ8.1 | Φ8.1 | Φ8.1 | Φ10.2 | |
| D3 | Φ10.8 | Φ12.5 | Φ11 | Φ15.5 | |
| D4 | Φ13 | Φ15 | Φ14 | Φ19 | |
| A | 6 | 6 | 6 | 6 | |
| B | 9 | 9 | 9 | 11 | |
| C | 16 | 16 | 16 | 20 | |
電気関係の図式的な図表
