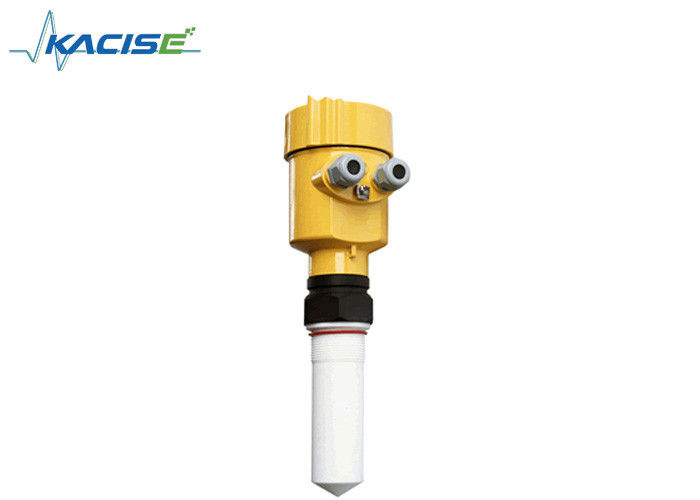

固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル

固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル

  • 固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル
  • 固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル
固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル
商品の詳細:
起源の場所: 中国
ブランド名: KACISE
証明: CE
モデル番号: KLD-2601
お支払配送条件:
最小注文数量: 0-100
価格: Negotiable
パッケージの詳細: カートン/木の場合、か顧客の要求
受渡し時間: 5月8日の作業日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、paypal MoneyGram
供給の能力: 10000pcs/月
連絡先
詳細製品概要
測定範囲: 10 メートル プロセス関係: 糸/フランジ
中型の温度: -40℃ | 130℃ プロセス圧力: -0.1~0.3 MPa
精度: ±5mm 保護等級: IP67
周波数範囲: 26GHz 耐圧防爆等級: ExiaのⅡ C T6 Ga/Exdのia IIC T6 GB
ハイライト:

超音波水平な送信機

,

超音波液体水平なセンサー

固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル

プロダクト概観
このレーダーのレベルのメートルによって採用される26G高周波レーダー センサーは、最高の測定の範囲80メートルまで達することができます。アンテナは最大限に活用されたこれからのプロセス、新しく速いマイクロプロセッサ持っていますより高い速度をであり効率はリアクター、固体サイロおよび非常に複雑な測定の環境に器械使用使用することができますできていた信号の分析である場合もあります

主義
レーダーの水平な送信機アンテナ マイクロウェーブ脈拍は狭いところ、下り伝達アンテナです。中型の表面へのマイクロウェーブ露出は自動的に水平な信号に変えられる電子回路にアンテナ システムによって(マイクロウェーブ伝播の速度、受信機に戻って反映されるターゲットおよび達する電磁波が今回ほとんど即時であるので)再度受け取りましたり、送ります信号を反射し返されます


範囲一定Bの低い調節C高いDの不感区域

   固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル 0
データの測定:フランジのねじの底かシーリング表面
注:レーダーのレベルのメートルが最高レベル測定の不感区域(次示されている図D)に入ることができないことを確かめて下さい。

26Gレーダーのレベルのメートルの特徴
   取付けること容易な小さいアンテナ サイズ;無接触レーダー、摩耗無し、汚染無し。
   ほとんど腐食無し、泡効果;大気、温度および圧力変更の水蒸気によってほとんど影響を与えられなくて。
   高レベル メートルの仕事の深刻な塵の環境は僅かな影響をもたらします。
   より短い波長は、固体表面の傾斜の反射よりよいです。
   ビーム角は小さいです、エネルギー集中されましたり、エコーの能力を高め、干渉を避けることができます。
   測定範囲はより小さいです、なぜなら測定はよい結果をもたらします。
   高いSN比は、レベル変動の州よりよい性能を得ることができます。
   高周波、最もよい選択の固体および低い比誘電率の測定。

技術的な変数

収容

ハウジング間のシール

カバーの収納

シリコーン ゴム
ハウジングの窓 ポリカーボネート
アース端子 ステンレス鋼
電源電圧
二線式 標準的なタイプ (16の| 26の)ボルトDC
  本質的に安全 (21.6の| 26.4の)ボルトDC
  電力損失 最高22.5mA/1W
正当なさざ波 - <100hz> Uss
  - (100~100K) Hz Uss
ケーブル変数
ケーブルの入口/プラグ 1つのM20xl.5ケーブルの入口
  1つの盲目のプラグ
ターミナル コンダクターの横断面1.0mmの²
出力 出力信号 (4 | 20) mA
  通信プロトコル 雄鹿
  決断 1.6μ A
  欠陥信号

一定した現在の出力;

20. 5mA、22mA、3.9mA

  積分時間 (調節可能な0の| 50の) s
盲目の地帯 アンテナの端
最高。測定範囲 80m
マイクロ波振動数 26GHz
通信用インタフェース 雄鹿の通信プロトコル
測定間隔 約1第2 (変数設定によって)
調節の時間 約1第2 (変数設定によって)
表示決断 1つのmm

作業用記憶域

交通機関の温度

(- 40~100の) ℃
プロセス温度(アンテナ部品の温度) (- 40~250の) ℃
圧力 Max.4MPa
地震 機械振動l0m/s ²、(10の| 150の) Hz



Saftyの指示

ローカル電気コード条件を観察して下さい!

人員の保健及び安全性の規則のためのローカル条件に従って下さい。

器械操作のすべての電装品は専門家の形式的な訓練によって完了しなければなりません。

製品仕様書の大会を提供するために器械のネームプレートをあなたの条件点検して下さい。
   ことを条件の電源の電圧および器械のネームプレート確かめて下さい。

保護等級
この器械は保護クラスIP66/67の条件を、保障します防水ケーブルのシーリング頭部を満たします。次の図表



固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル 1
IP67の条件を満たすために取付ける方法
 シーリング頭部が損なわれないことを確かめて下さい。ケーブルが傷つかないことを確かめて下さい。
 ことを電気関係の指定を含む使用のためのケーブル確かめて下さい。
 水は貝に流れないことを下方に曲がる保障したり、①を見る前に電気インターフェイスにケーブルで通信して下さい
 ケーブルのシールの頭部をきつく締めて下さい、②を見て下さい
 電気インターフェイスは盲目のプラグを、見ます③を堅く使用しません

器械の依託
3種類のダバッギング方法があります
1)表示/キーボード
2)ホストのダバッギング
3)雄鹿の手持ち型プログラマー

出現のサイズ
固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル 2
メートルの直線性
 放出角度20°

 精密は図表を見ます
固体および低い比誘電率を測定するための非接触のレーダーのフルード レベルのメートル 3




プロダクト モデル選択





免許証
Pの標準(非爆発防止)
I本質的に安全(Exib IIC T6 Ga)
D本質的に安全な、隔離された耐圧防爆(Exd (ia) IIC T6 GB)
アンテナ タイプ/材料/温度
Fのシーリング角/PTEE/-40…130 ℃
プロセス関係/材料
Gの糸G1の½の″ A
Nの糸1の½の″ NPT
フランジDN50/PP
BのフランジDN80/PP
CのフランジDN100/PP
Yスペシャルの習慣
容器の関係の長さ
関係100mm
Bはカスタマイズします
電子単位
2 (4~20) mA/24V DC/二線式
二線式3頭の(4~20) mA/24V DC/雄鹿
4 (4~20) mA/220V AC/四線式
5 RS485/Modbus
貝/保護等級
Lアルミニウム/IP67
Gのステンレス鋼/IP67
ケーブル ライン
M M20x1.5
Nの½の″ NPT
分野の表示/プログラマー
Aとの
X外に
