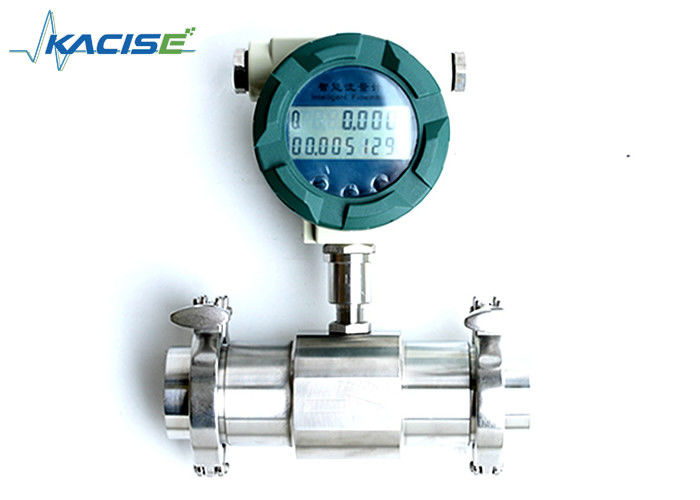

オリーブ・オイル/パーム油のために高精度な脈拍のアナログ出力のタービン流れメートル

オリーブ・オイル/パーム油のために高精度な脈拍のアナログ出力のタービン流れメートル

  • オリーブ・オイル/パーム油のために高精度な脈拍のアナログ出力のタービン流れメートル
  • オリーブ・オイル/パーム油のために高精度な脈拍のアナログ出力のタービン流れメートル
オリーブ・オイル/パーム油のために高精度な脈拍のアナログ出力のタービン流れメートル
商品の詳細:
起源の場所: 中国
ブランド名: Kacise
証明: CE / ISO / Explosion-proof
モデル番号: KTF
お支払配送条件:
最小注文数量: 1
価格: Negotiable
パッケージの詳細: カートン/木箱
受渡し時間: 5~8 仕事日
支払条件: L/C、D/A、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1000pcs
連絡先
詳細製品概要
DN (mm): DN4~DN300 圧力: 1.6 Mpa、2.5Mpa、4.0Mpa、6.3Mpaのスペシャル
中等: 不腐食性のある低速液体,不純物なし コミュニケーション: RS-485 /MODBUS
精度: 00.5% / 1.0% 生産量: 脈拍、4-20mAアナログ出力、RS485の雄鹿
材料: ステンレス製Steel/SS316L /316 電源: 12-24VDC /3.6Vのリチウム電池
保護クラス: IP65かIP68 元防止: ExmdΙΙBT4
ハイライト:

タービン水流のメートル

,

耐圧防爆流れメートル

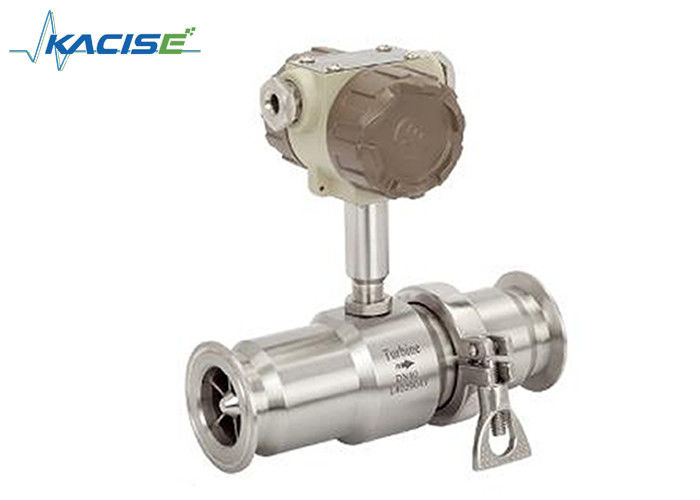

OEM 流量計 衛生用型 トリクランプ接続 タービン 食品産業 ウィスキー 流量計 / ビール / ミルク 流量計







記述



タービン流量計 (Turbine Flow Meter) は,製薬,食品,飲料などの産業で広く使用されている流量測定装置である.測定,バッチ,制御,水分,水分等を計測するなど,様々な用途に用いられる.そして詰め込みタービン流量計の主要特徴は以下の通りである.



回転部材: 流量計の回転部材は,絶好の防腐性および防腐性性能で知られる特別な材料で作られています.耐久性や耐久性を保証する 困難な産業環境.



構造設計: 流量計は,精度と繰り返し性を向上させる特別に設計された構造を持っています.この設計は,工業プロセスにおける精密で信頼性の高い流量測定を達成するために不可欠です.



適用: 流量計は,正確性と衛生が重要な要因である医薬品および飲料産業のアプリケーションに特に適しています.



耐腐食性: 材料の選択と設計上の考慮により,流量計は腐食に耐性があります.精度を損なうことなく様々な液体を扱うのに適している.



容易な メンテナンス: 流量計 は 容易 な メンテナンス に 設計 さ れ ており,迅速 で 便利 な メンテナンス が 必要 な 産業 環境 で 使える よう に なっ て い ます.



汎用性:タービン流量計は汎用性があり,測定,バッチング,制御,詰め込みなどのさまざまなアプリケーションを可能にします.その適応性は,さまざまな産業プロセスで貴重なツールになります.



正確な測定: 流量計は,薬剤や食品・飲料などの産業の精度要件を満たす,正確で信頼性の高い流量測定を提供するために設計されています.



全体的に,タービン流量計は耐久性,正確性,衛生基準の維持が不可欠な産業に適しているため,顕著です.



特徴

☆高精度,一般的には ±1%R, ±0.5%R,高精度 0.2%Rまで
☆良い繰り返し能力,0.05%~0.2%までの短期的繰り返し能力,取引決済では,流量計の好ましい選択です.
☆ パルス周波数信号の出力,トータライザーとPCとの接続に適しています.ゼロシフトなし,強い干渉耐性
☆高周波信号 ((3~4KHz) が得られ,信号解像度は強い.
☆ 広範囲,中型と大型直径:20小口径1:10.
☆ コンパクトな構造と便利なメンテナンス



仕様s



パラメーター 価値 ユニット



直径

4, 6, 10, 15, 20, 25, 32, 40 mm
フレンズ (クランプ) 1520 25 32 40, 50, 65, 80, 100, 125,150200ドル mm
精度 ±1, ±05, ±0.2 (カスタマイズ) %R
範囲比 1:101つ目は151つ目は20
センサー材料 304ステンレス鋼など



作業

環境

温度は中程度 -20~120 °C
環境温度 -10~55 °C
相対湿度 5%~90%
大気圧 86~106 KPa
信号出力

センサー:パルス周波数信号,低電位≤0.8V,高電位≥8V

トランスミッター: 2本のワイヤー,4〜20mA DC電流信号


コムインターフェース RS485



電源



センサー: +12V DC, +24V DC (オプション)

トランスミッター: +24V DC

地元表示タイプ:内蔵3Vリチウム電池または+24VDC外部



信号伝送線 STVPV3×0.3 (3本のワイヤ), 2×0.3 (2本のワイヤ)



送信距離 1000以上ではない m
シグナルラインインターフェース

基本型:ハウスマン接続器または3コアワイヤ

防爆型:M20 × 1.5 (F)


防爆グレード

基本型: 防爆

防爆型:ExdIIBT6


保護レベル IP65

























































オリーブ・オイル/パーム油のために高精度な脈拍のアナログ出力のタービン流れメートル 0



測定範囲と作業圧



直径

(mm)

標準範囲 (m)3/h) 拡張範囲 (m)3/h)

普通の接続

定数圧力 (MPa)

特殊圧量 (MPa) (フレンズ接続)
DN4 00.04~0 だった25 00.04~0 だった4 スレッド接続/6.3 1016 25
DN6 0.1~06 00.06~0 だった6 スレッド接続/6.3 1016 25
DN10 0.2~1.2 0.15~1.5 スレッド接続/6.3 1016 25
DN15 0.6~6 0.4~8 スレッド接続/6.3 4.06 について310歳 16歳
フレンズ接続/2.5
DN20 0.8~8 0.45~9 スレッド接続/6.3 4.06 について310歳 16歳
フレンズ接続/2.5
DN25 1~10 0.5~10 スレッド接続/6.3 4.06 について310歳 16歳
フレンズ接続/2.5
DN32 1.5~15 0.8~15 スレッド接続/6.3 4.06 について310歳 16歳
フレンズ接続/2.5
DN40 2~20 1~20 スレッド接続/6.3 4.06 について310歳 16歳
フレンズ接続/2.5
DN50 4~40 2~40 フレンズ接続/2.5 4.06 について310歳 16歳
DN65 7~70 4~70 フレンズ接続/2.5 4.06 について310歳 16歳
DN80 10~100 5~100 フレンズ接続/2.5 4.06 について310歳 16歳
DN100 20~200 10~200 フレンズ接続/2.5 4.06 について310歳 16歳
DN125 25~250 13~250 フレンズ接続/1.6 2.54 について06 について310 十六
DN150 30~300 15~300 フレンズ接続/1.6 2.54 について06 について310 十六
DN200 80~800 40~800 フレンズ接続/1.6 2.54 について06 について310 十六



サイズ

オリーブ・オイル/パーム油のために高精度な脈拍のアナログ出力のタービン流れメートル 1

図1 (DN4~DN10)ロープ式接続型のタービン流量センサー (直線管の断面を含む).

2 (DN15~DN40):スレッドに接続された流量センサーのサイズ図

3 (DN4~DN10):フレンズに接続されたタービン流量センサーの図

異なる仕様に従ってセンサーの設置方法,スレッドまたはフレンズ接続を採用,インストール方法は図1,2,3に示されています.



装置の寸法



直径 (mm) L ((ミリ) G K (mm) D (mm) 穴 (穴)
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Φ65 Φ14 4
20 80 G1 Φ75 Φ14 4
25 100 G5/4 Φ85 Φ14 4
32 140 G2 Φ100 Φ14 4
40 140 G2 Φ110 Φ18 4
50 150   Φ125 Φ18 4
65 170   Φ145 Φ18 4
80 200   Φ160 Φ18 8
100 220   Φ180 Φ18 8
125 250   Φ210 Φ18 8
150 300   Φ240 Φ22 8
200 360   Φ295 Φ22 12



注文情報



モデル コメント
KTF
DN 4             4mm
6             6mm
10             10mm
15             15mm
20             20mm
25             25mm
32             32mm
40             40mm
50             50mm
65             65mm
80             80mm
100             100mm
125             125mm
150             150mm
200             200mm
タイプ N           センサータイプ: +12Vまたは24V電源,出力3ワイヤーシステムパルス信号
A について           トランスミッタータイプ: +24V電源,出力2ワイヤ 4-20mA
B について           スマートタイプ:リチウム電池,局所表示,信号出力なし
C について           スマートタイプ: +24V電源,局所表示, 2本のワイヤ 4-20mA/パルス出力
C1           スマートタイプ: +24V電源,局所表示,RS485通信
            議定書
C2           スマートタイプ: +24V電源,局所表示,HARTプロトコル
精度 05         0.5
10         1.0
02         0.2 (特別注文,長い配達時間)
範囲 W       拡張測定範囲
S       標準測定範囲
機体材料 S     304 SS
L について     316 (L) SS
爆発防止 N   爆発防止
E について   防爆装置 ExdIIBT6
圧力を指定する N 普通
H (x) 高圧
