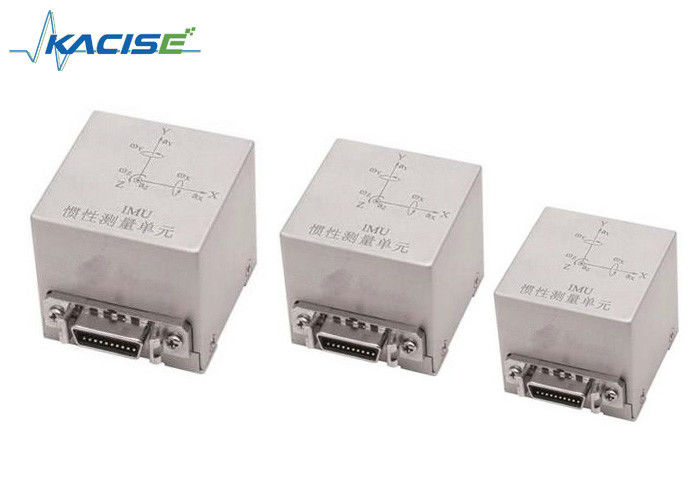

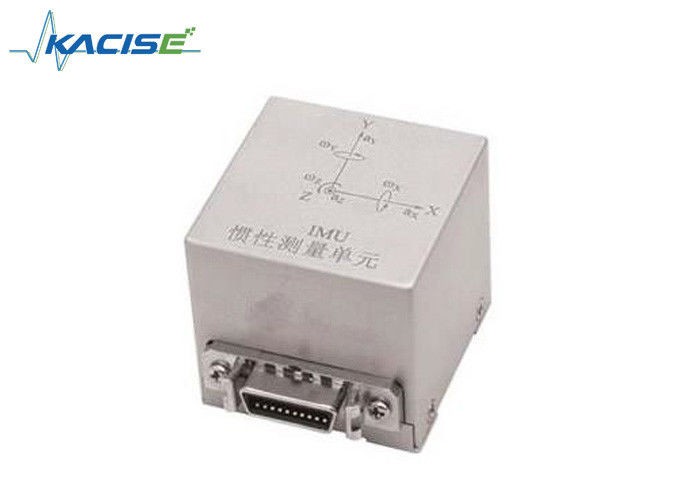

小型のクリノメーター センサーの車の器械使用のための慣性の測定単位

小型のクリノメーター センサーの車の器械使用のための慣性の測定単位

  • 小型のクリノメーター センサーの車の器械使用のための慣性の測定単位
  • 小型のクリノメーター センサーの車の器械使用のための慣性の測定単位
小型のクリノメーター センサーの車の器械使用のための慣性の測定単位
商品の詳細:
起源の場所: 中国 (本土)
ブランド名: KACISE
モデル番号: K-IMU-004
お支払配送条件:
最小注文数量: 1 /関連キーワード
価格: Negotiable
パッケージの詳細: 利用できるカートンまたは顧客の要求
受渡し時間: 支払の後の 5 仕事日
支払条件: L/C、D/A、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 交渉可能な1週あたりの1000の部分/部分
連絡先
詳細製品概要
入力電圧: 9~36 VDC 入力電流: ≤ 100 mA
出力モード: RS-422 ボード・レート: 115200BPS
アウトプット データ率: 200Hz アウトプット データのフォーマット: 16ビットの2補足物
ハイライト:

クリノメーターおよび傾きセンサー

,

傾きの測定センサー

車の器械使用のための小さい慣性の測定単位

特徴



K-IMU-004はベクトル座標系の角率そして線形加速を測定できる自由の慣性の測定単位の6程度です。

☆の「ソリッド ステート」センサー

小さい☆のコンパクト

☆の高い信頼性、長い操作時間

☆のライト級選手

☆の安価

☆は開始絶食します

☆の広い帯域幅

☆の作り付けの温度検出器


適用



車の器械使用;ロボット工学;態度の参照システム;航空機の航空管制;ミサイル指導および制御;企業の制御システム;GPSを助ける運行;プラットホーム安定;海洋の動的制御;鉱山の器械;スペース移動目的の大きい農業機械、測定及び制御;列車および容器の追跡。



導入



K-IMU-004慣性の測定単位はMEMSの技術に基づいて慣性の感知システム「ソリッド ステート」自由度6つです。高精度を使うと、それは慣性の座標系の3本の斧の角率そして線形加速を測定できます。高精度の温度検出器は造られます;そう温度の変更と対応する電圧は示すことができます。その上、自己診断機能は6つの自由度のそれぞれのために利用できます。さらに、高い信頼性およびよい機能を密封してよいパッケージの技術が確実な原因である場合もあります。


Sの指定



Spec.   角率 加速
入力電圧   +5±0.25 VDC
入力電流         30mA
標準的な範囲の① ±100°/s       ±10g
フル・スケールの出力       5VDCへの0
バイアス電圧     2.5±0.1VDC
非直線性 ≤0.5%F.S.   ≤0.2%F.S.
決断の② ≤0.06°/s     0.002g
始動時間         <35ms>
帯域幅の③         40Hz
信頼性   MTBF 100,000時間
実用温度 -40°Cへの+85°C
保管温度 -55°Cへの+100°C
衝撃

のために無動力

0.5ms





1000g

  0.5msのために動力を与えられる         500g
重量           90grams
次元 38 × 38の× 36mm 3





各ターミナルの定義



ターミナル 2 4 5 6 7 8 9 10 11

定義





+5V



ωYST2



ωZOUT



ωZST2



ωZST1



ωXST2



ωXOUT



ωXST1



αYOUT





ターミナル 12 13 14 15 16 17 18 19 20

定義



地面



αXOUT



αXYST



ωYST1



ωYOUT



αZST



αZOUT

地面

貝の



注:

角率の①の選択可能な範囲は次のとおりです:±75°/s、±100°/s、±150°/s、±200°/s、±250°/s、±300°/s、

±350°/s、±400°/s、±450°/s、±500°/s、±550°/s、±600°/s、±900°/s、±1400°/s、±2600°/s

±5500°/s;次のタイプは成長の下にあります:±5°/s、±10°/s、±20°/s、±30°/s、±40°/s、±50°/s、

線形加速の±5500°/s.の選択可能な範囲の上の±60°/sはZ軸のために間、X軸およびY軸のための±2g、±10gまたは±50gであり、:±5g、±50gまたは±100g。

②のジャイロ スコープの別の測定の範囲、決断は異なっています。細部は見ることができます

指定IMUのテスト レポート。

角率センサーのための③は、500Hzより小さい帯域幅costumersのために選択可能です。のため

線形加速度計は、帯域幅小さいKHzより5つX軸およびY軸のために選択可能です;Z軸のために、帯域幅は小さいKHzより12選択可能な間。

④のωは角率を意味します;αは加速を意味します;X、Yの座標系のZの平均3の斧;

出力を意味します;角率センサーの自己テストのためのST1およびST2平均の投入口1及び2それぞれ;STは加速度計の自己テストのための投入口を意味します。
