| 起源の場所: | 中国 (本土) |
| ブランド名: | KACISE |
| モデル番号: | KTG-M5 |
| 最小注文数量: | 1 /関連キーワード |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 利用できるカートンまたは顧客の要求 |
| 受渡し時間: | 支払の後の 5 仕事日 |
| 支払条件: | L/C、D/A、D/P、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 交渉可能な1週あたりの1000の部分/部分 |
| 任意漂流: | ≤0.2°/h | 力（1段階）: | 5&16000V及びHz |
|---|---|---|---|
| 漂流の安定性: | ≤0.25°/h | 非線形: | ≤0.5%F |
| 最高の追跡率: | ≥60°/S | 帯域幅: | ≥70HZ |
| ハイライト: | memsのジャイロ スコープ センサー,ジャイロ スコープ センサー モジュール |
||

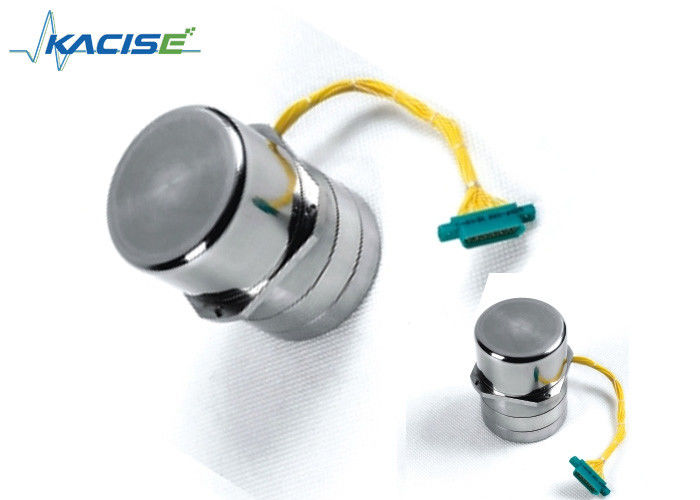

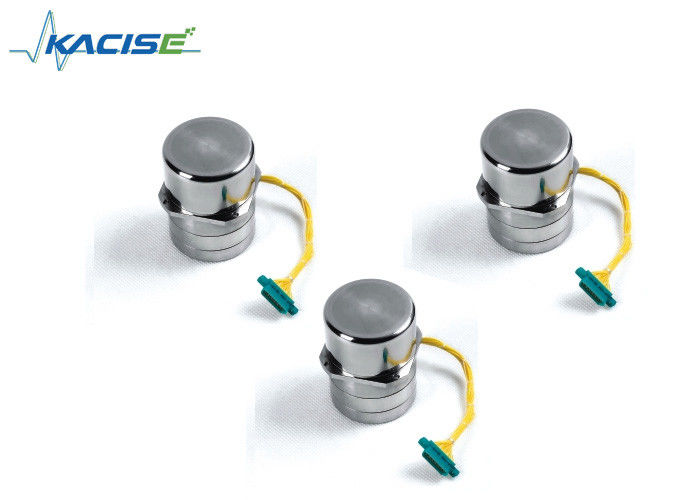

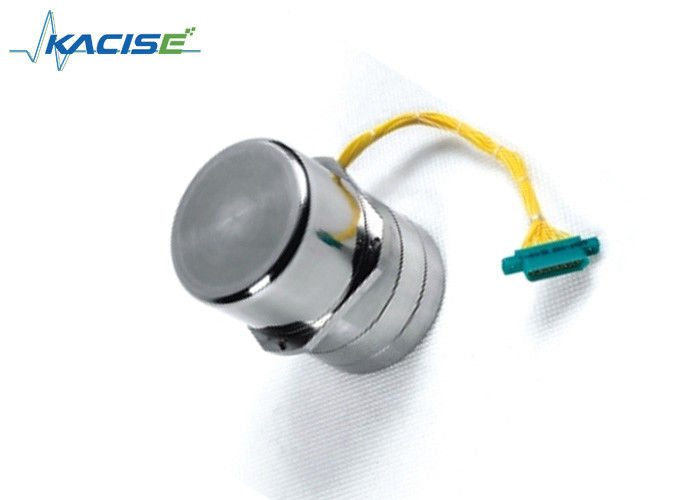

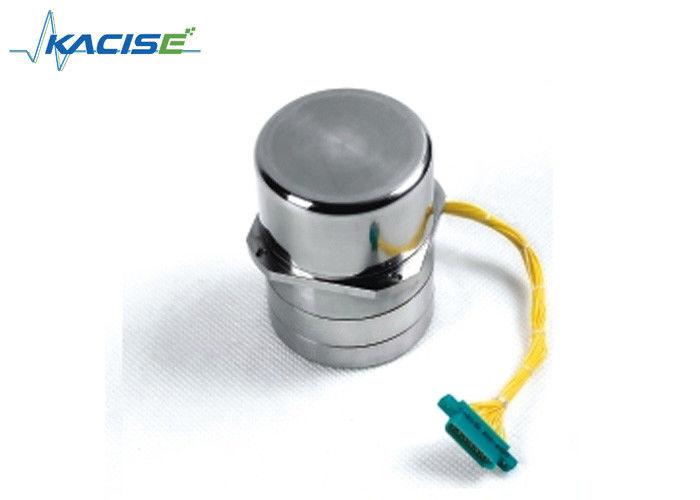

土地の革紐システムのためのKTG-50高精度な動的調整されたジャイロ スコープ
特徴
軽量
小型
速く始まります
高温度の環境で使用される
導入
鋭い分野では、慣性装置は飛行場が、悪い労働条件のために、環境の温度高く、適応の温度生命が鋭い分野の例のために条件非常にデマンドが高い、KTG-M5動的に調整されたジャイロコンパス設計されているより適応可能より大きく、です。
変数
| 変数 | Spec. | 価値 | 単位 |
| 力 | 力（3段階） | 12&400 | V及びHz |
| 力（1段階） | 5&16000 | V及びHz | |
| 性能 | 任意漂流 | ≤0.2 | °/h |
| 漂流の安定性 | ≤0.25 | °/h | |
| 非線形 | ≤0.5 | %FS | |
| 最高の追跡率 | ≥60 | °/S | |
| 非Gに敏感な漂流 | ≤15 | °/h/g | |
| Gに敏感な漂流 | ≤8 | °/h/g | |
| 帯域幅 | ≥60 | Hz | |
| Torquerの計数逓減率 | ≥670 | °/h/mA | |
| 科学技術 | SYNC率 | 8000 | r/min |
| SYNCの時間 | ≤30 | S | |
| 出力勾配 | 21±2 | mV/『 | |
| 第一次torquer | 50±3 | Ω | |
| 二次トルク | 2±0.5 | Ω | |
| 物理的 | 重量 | <130> | g |
| 次元 | φ29×53 | mm | |
| フランジ | M5×29 | mm | |
| 労働環境 | 温度 | -15~100 | ℃ |
| 振動 | 5 | g | |
| 衝撃 | ≥50 | g |
プロダクトはそのX （y）の軸線におよび測定の基準軸線、設置間違いがあるべきであるより少しにより5'一致することを保障するために取付けられているべきです。
操作
J30J-15T
ソケットのタイプ:J30J-15T （ケーブルlength160~175mm）
| Pinいいえ。 | 関数定義 | 注目 |
| 1 | Ｘ軸の信号の出力 | |
| 2 | GND | 刺激力および信号のため |
| 3 | Ｘ軸のトルクのコイル（端） | |
| 4 | 段階モーター運転者力 | そこ段階12V、400Hz |
| 5 | センサーの刺激電源 | Singal-phase5V、16KHz |
| 6 | Ｙ軸の信号の出力 | |
| 7 | Ｙ軸のトルクのコイル（始め） | |
| 8 | B段階モーター運転者力 | そこ段階12V、400Hz |
| 9 | DC+15V | 前置増幅器のための力 |
| 10 | DC-15V | 前置増幅器のための力 |
| 11 | Ｘ軸のトルクのコイル（始め） | |
| 12 | 0 | |
| 13 | 0 | |
| 14 | C段階モーター運転者力 | そこ段階12V、400Hz |
| 15 | Ｙ軸のトルクのコイル（端） |
注:同じはJ30J-21Tに使用が他のソケット、先立って説明すれば、適用します。
適用
