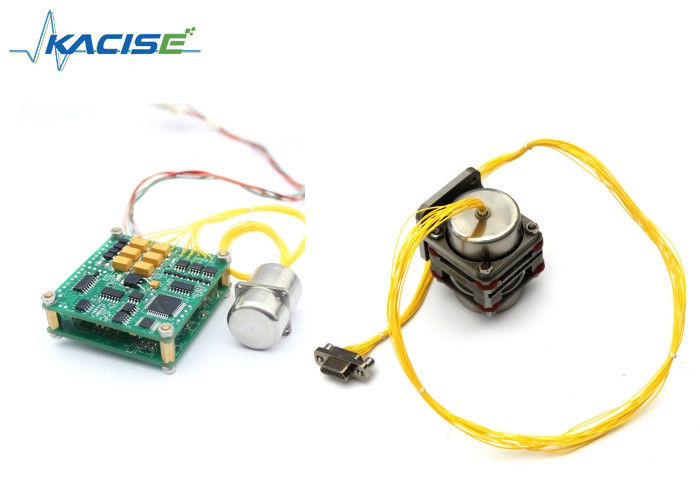

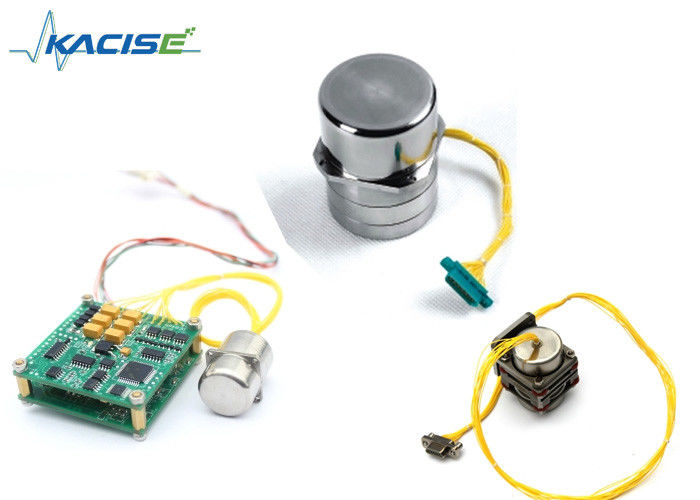

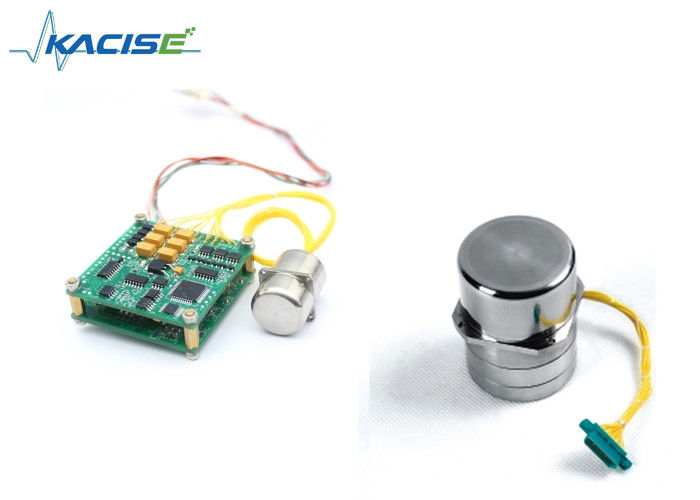

土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました

土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました

  • 土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました
  • 土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました
  • 土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました
  • 土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました
土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました
商品の詳細:
起源の場所: 中国 (本土)
ブランド名: KACISE
モデル番号: KTG-58
お支払配送条件:
最小注文数量: 1 /関連キーワード
価格: Negotiable
パッケージの詳細: 利用できるカートンまたは顧客の要求
受渡し時間: 支払の後の 5 仕事日
支払条件: L/C、D/A、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 交渉可能な1週あたりの1000の部分/部分
連絡先
詳細製品概要
任意漂流: ≤0.01°/h 力(1段階): 7&8000 V及びHz
漂流の安定性: ≤0.3°/h 非線形: ≤0.5%F
最高の追跡率: ≥100°/s 帯域幅: ≥70HZ
ハイライト:

3つの軸線のジャイロ スコープ センサー

,

ジャイロ スコープ センサー モジュール

土地、海、航空、宇宙飛行の運送者のための高精度な動的調整されたジャイロ スコープ

特徴



  • 高精度
  • 長い耐用年数
  • 広いダイナミック レンジ
  • 高い信頼性


導入

KTG-58は水表面、土地の革紐システム、追求し、テレビ アンテナの追跡者、そして宇宙飛行の革紐の慣性装置で広く利用された速い本当北のために使用されました。ジャイロ スコープはまた土地、海、航空、宇宙飛行の運送者、革紐のプラットホームの態度システムに使用することができます。

変数



変数 Spec. 価値 単位
力(3段階) 10&205 V及びHz
  力(1段階) 7&8000 V及びHz
性能 任意漂流 ≤0.01 °/h
  漂流の安定性 ≤0.3 °/h
  非線形 ≤0.5 %FS
  最高の追跡率 ≥100 °/S
  非Gに敏感な漂流 ≤15 °/h/g
  Gに敏感な漂流 ≤8 °/h/g
  帯域幅 ≥70 Hz
  Torquerの計数逓減率 ≥680 °/h/mA
科学技術 SYNC率 6015 r/min
  SYNCの時間 ≤10 S
  出力勾配 7~10 mV/『
  第一次torquer 19±3 Ω
  二次トルク 2±0.5 Ω
物理的 重量 <350> g
  次元 Φ35.4×78 mm
  フランジ 38×38 mm

働くこと

環境

温度 -20~120
  振動 5 g
  衝撃 ≥50 g



取付け


プロダクトはそのX (y)の軸線におよび測定の基準軸線、設置間違いが5つよりより少しべきである一致することを保障するために取付けられているべきです。

操作



  • 適切な力およびロックされたループ回線に一致させるプロダクトだけ、必要性のサーキット ボードきちんと働くために、先立って説明します乗ります。
  • 次に正常な使用の下のプロダクト、モーターを、20sについて、およびオン ロックのループを始めるつけるべきである時力閉じたループの国家のプロダクトように;プロダクトがオープン・ループ操作にある締め、次に電源を切りますように操業停止、接続解除はループを。
  • 、40sで締められて活気づく、プロダクトはインストール プロセス ライトべきですつきます、プロダクト非衝突、打楽器プロダクトを揺することを避けるべきです。
  • プロセスの使用中のプロダクトは厳しくプラグを引っ張るために禁止されます。
  • プロセスの使用中のプロダクトは外部電源の間で、ショートできません。
  • 異常は使用の間にプロダクト内部欠陥が切る、べきですすぐに顧客すみやかに私の会社を知らせれば、電源、故障検出を、修理によって組織される私の会社起こります。



次元


土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました 0土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました 1土地/海は動的にジャイロコンパス、高精度なジャイロ スコープの広いダイナミック レンジを調整しました 2

ソケット(J30J-15T)定義



コネクター定義



 ソケットのタイプ:J30J-15T (ケーブルlength160~175mm)

Pinいいえ。 関数定義 注目
1 X軸の信号の出力
2 GND 刺激力および信号のため
3 X軸のトルクのコイル(端)
4 段階モーター運転者力 そこ段階10V、205Hz
5 センサーの刺激電源 Singal-phase7V、8KHz
6 Y軸の信号の出力
7 Y軸のトルクのコイル(始め)
8 B段階モーター運転者力 そこ段階10V、205Hz
9 DC+15V 前置増幅器のための力
10 DC-15V 前置増幅器のための力
11 X軸のトルクのコイル(始め)
12 0
13 0
14 C段階モーター運転者力 そこ段階10V、205Hz
15 Y軸のトルクのコイル(端)

注:同じはJ30J-21Tに使用が他のソケット、先立って説明すれば、適用します。
