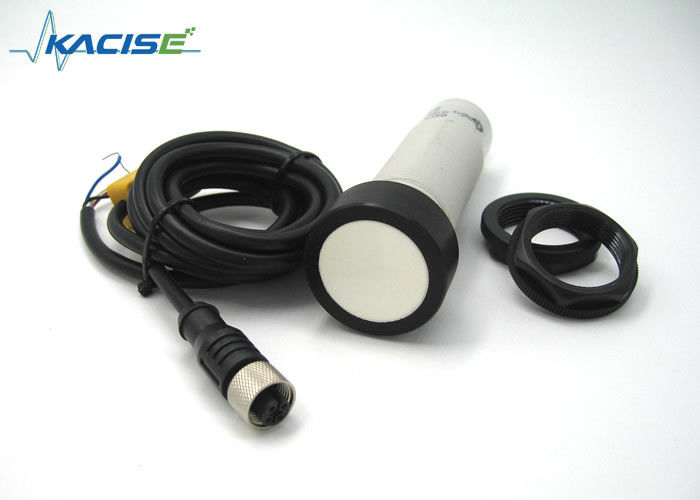

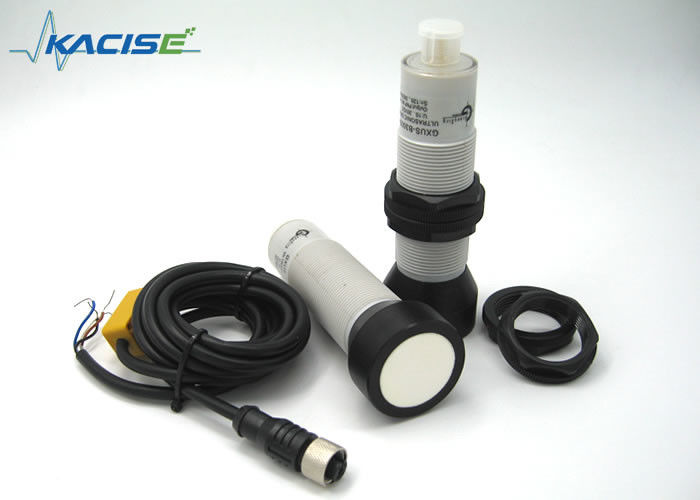

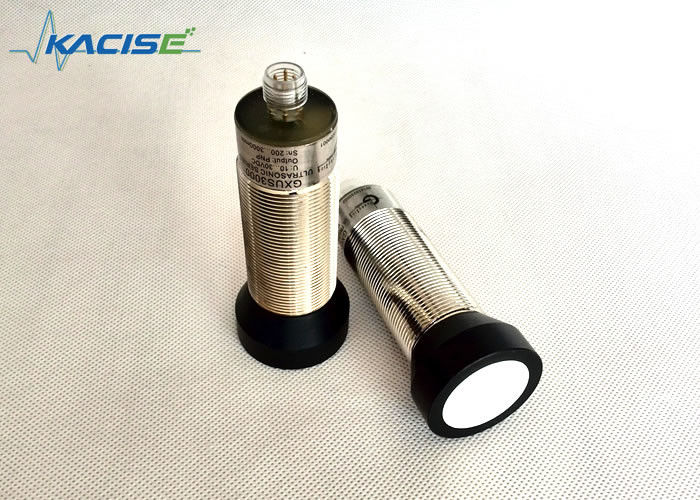

3mの範囲4 -産業オートメーションのための20mAフルード レベルのメートルの小さい直径の超音波センサー

3mの範囲4 -産業オートメーションのための20mAフルード レベルのメートルの小さい直径の超音波センサー

  • 3mの範囲4 -産業オートメーションのための20mAフルード レベルのメートルの小さい直径の超音波センサー
  • 3mの範囲4 -産業オートメーションのための20mAフルード レベルのメートルの小さい直径の超音波センサー
  • 3mの範囲4 -産業オートメーションのための20mAフルード レベルのメートルの小さい直径の超音波センサー
3mの範囲4 -産業オートメーションのための20mAフルード レベルのメートルの小さい直径の超音波センサー
商品の詳細:
起源の場所: 中国
ブランド名: KACISE
証明: CE
モデル番号: KUS3000-M30
お支払配送条件:
最小注文数量: 0-100
価格: Negotiable
パッケージの詳細: 泡が付いているカートン
受渡し時間: 3-5 日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1 ヶ月あたりの 1000 部分
連絡先
詳細製品概要
範囲: 3000mm 盲目の地帯: 150mm
保護等級: IP65 (選択可能なIP67) 材料: プラスチックまたは金属
電源: 10の… 30ボルトDC 出力: 4-20mA/0-10V
ハイライト:

超音波フルード レベル センサー

,

超音波水平な送信機

3mの範囲の産業オートメーションのための4-20mA/0-10V小さい直径の超音波センサー







特徴



無接触
教えやすい

調節可能な測定の窓

小さく使用不可能な区域



導入



超音波センサーの測定は信頼性および顕著な多様性の測定方法である。 それは測定の方法がほとんどすべての条件の下で確実に働くので目的の検出または水平な測定を含む最も複雑なプロジェクトを解決するために実現できる。



Appliactions



レベルの測定

機械工学
物品取扱い

食品工業
木工業および家具
農業
構造
ペーパー作成





次元



3mの範囲4 -産業オートメーションのための20mAフルード レベルのメートルの小さい直径の超音波センサー 0

変数



概要の指定



M18
範囲の感知 100…1000のmm
調整範囲 100….1000mm
使用不可能な区域 0の… 100つのmm
標準的なターゲット版 100つのmm X 100つのmm
トランスデューサーの頻度 approx.220 kHz
応答の遅れ およそ10氏



M30タイプ1
範囲の感知 200…2000のmm
調整範囲 200….2000mm
使用不可能な区域 0の… 200のmm
標準的なターゲット版 100つのmm X 100つのmm
トランスデューサーの頻度 approx.150 kHz
応答の遅れ およそ10氏



M30タイプ2
範囲の感知 300…3500のmm
調整範囲 300….3500mm
使用不可能な区域 0の… 150のmm
標準的なターゲット版 100つのmm X 100つのmm
トランスデューサーの頻度 approx.70 kHz
応答の遅れ およそ20氏



M30-type3
範囲の感知 400…6500のmm
調整範囲 400….6500mm
使用不可能な区域 0の… 300のmm
標準的なターゲット版 100つのmm X 100つのmm
トランスデューサーの頻度 approx.50 kHz
応答の遅れ およそ40氏





表示器/作動の平均

LEDの青
黄色いLED 固体:評価の範囲の目的
点滅:プログラム機能、検出される目的
赤いLED 固体:間違い
点滅:プログラム機能、検出される目的無し





電気指定

作動の電圧UB 10の… 30ボルトDCのさざ波10% SS
現在の正価格販売供給私0 ≤ 50 mA





出力

出力タイプ 1アナログ出力0-10Vか4… 20mA。
決断 評価範囲[mmの]/4000、しかし≥0.35mm
特性曲線の偏差 フル・スケールの価値からの≤0.2%
繰り返し正確さ フル・スケールの価値の± 0.1%
負荷インピーダンス >1kオーム
温度の影響 フル・スケールの価値の≤ 2%





包囲された条件

周囲温度 -25… 70 °C
保管温度 -40… 85 °C





機械指定

結合方式 装置コネクターM12 X 1の4ピン
保護等級 IP65 (選択可能なIP67)
材料 ハウジング:ニッケルによってめっきされる真鍮かプラスチック



LED表示



オペレーティング・モードへの依存の表示 赤いLED 黄色いLED

ティーチインの評価の限界

検出される目的

目的は検出しなかった

不確かに反対しなさい(無効なティーチイン)



フラッシュ



フラッシュ

通常モード(評価の範囲)
欠陥 前の状態



設置状態



センサーが0℃の下の環境の温度の落下に取付けられていれば、保護対策でよくするべきである。鋼鉄ナットを使用して直通の穴のセンサーの直接土台の場合には、それは収容の糸の中間で固定されなければならない。



センサー機能記述



セットおよび転換の出力およびアナログ出力 プロダクトの転換ポイントそして先発間隔を調節するため

転換およびアナログ出力は調整の端を使用してそこにである置くことができる8つの働くモード、とりわけ置く、ことができる。

これらの設定のそれぞれは次のステップに分けられる:

第一歩では、ユーザーは自己セットの間隔を選ぶか、または波損失の州にセンサーを入れる。

2番目に州が失われたら)、口径測定ターミナルを電源かGNDに接続し、黄色灯のきらめき保ちなさい(または赤灯のきらめきまでの関係を。

第3ステップでは、ユーザーは第2自己セットの間隔を選ぶか、またはセンサーが波の損失の州を書き入れるようにする。

第4ステップでは、口径測定ターミナルをGNDか電源(第2ステップからの別の状態)に接続し、黄色灯のきらめき保ちなさい(または波の損失の場合には赤灯のきらめき)までの関係を。



転換の出力の8つのモードがある

1. 窓のノーマル・オープン モード(肯定的な線形働くモードまたは間隔の測定モードのためのアナログ出力 プロダクト)。

2. 窓は普通モードを閉めた(アナログ出力 プロダクトは否定的な線形操作モードまたは液体の水平な測定モードである)。

3. 普通モードで一点。

4. 一点普通閉鎖したモード。

5. 大きいヒステリシス ループとの一点ノーマル・オープン間隔モード。

6. 大きいヒステリシス ループとの一点普通短間隔モード。

7. ノーマル・オープン モードは検出されるかどうか。

8. 普通閉鎖したモードは検出されるかどうか。

RS485出力モデル プロダクトについて。記述の

3運営方法がある、

1:自動測定モードは、センサー絶えず液体のレベルおよび間隔を測定し、ユーザーは485インターフェイスを通して測定の結果をいつでも読む。

2:ユーザーは485コミュニケーションを始めない、センサーは積極的に測定を始め、結果を報告する。

3:休眠モードは休眠モードに、プロダクト入る、次にユーザーは485インターフェイスを通して最初にセンサーを目覚め、測定を始め、そしてセンサーの睡眠の前に結果を再度得る。



多くを学ぶためにここにかちりと鳴らしなさい
