フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ

フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ

  • フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ
  • フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ
フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ
商品の詳細:
起源の場所: 中国
ブランド名: KACISE
証明: CE
モデル番号: KUF2000シリーズ
お支払配送条件:
最小注文数量: 1 部分
価格: Negotiable
パッケージの詳細: 1のセットのための1つのカートン
受渡し時間: 3-5 日
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 毎月1000組
連絡先
詳細製品概要
SDカード: データ記憶のために任意 出力: 4-20mAの10月の脈拍、リレー
Communation: RS485 Modbus 中: 、海水、下水、オイル、化学薬品、アルコール、ミルク、ビール、ワイン、等水をまいて下さい
電源: DC8~36VかAC85~265V センサー: インライン管のタイプ
管材料: 鋼鉄、ステンレス鋼、鋳鉄、銅、セメントの管、ポリ塩化ビニールのアルミニウム、ガラス鋼材、はさみ金は許可されます 管の直径: DN15~6000mm
ハイライト:

流れメートルの携帯用クランプ

,

超音波流れのトランスデューサー







フランジを付けたようになり、関係のオンライン測定のためのインライン超音波流れメートル/流量計に通して下さい





導入



KUF2000シリーズ超音波流れメートルは通常分野で長期測定で使用されます。それに管の流れを測定する3つのタイプのセンサーがあります:タイプのクランプ、挿入のタイプおよびインライン管はタイプします。

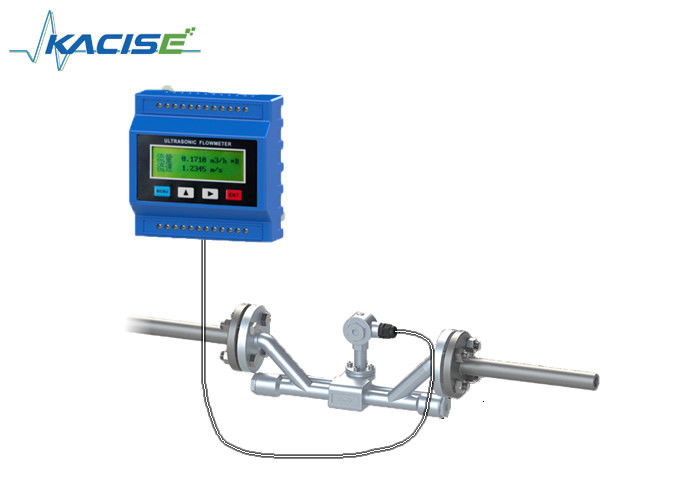

インライン管のタイプ:管DN15-6000mmのDN15-32管のために適したπの形のインライン管センサー、使用標準的なインライン管センサーの上のDN40を使用し。標準的なインライン タイプ超音波流れメートルの測定範囲は-30℃~160℃の流動温度を、±0.5%の内で高精度な0~2.5Mpaの圧力範囲測定していてIP68の高い保護クラスがDN40mm~DN1000mm、です。



挿入のタイプ:2つの設置穴だけ管、ユーザーで必要挿入のタイプ センサーを取付けることができますです。用具を作る穴の使用によって停止流れの取付けは実現することができません。センサーは液体に直接連絡します、測定は安定しま、信頼できます。

タイプのクランプ:管の外側へのセンサー クランプは内部液体と接触しないし。そしてすべてのモデルは温度検出器に接続するときエネルギー メートルになることができます。超音波流量計のKUF2000シリーズ クランプは取付け、管および水の出版物の損失を断ち切る必要性のために容易ではないですそれは測定のオンライン長期を支えます。広範囲液体の流れは管で締め金で止められるセンサーによって測定することができます。



特徴

  • 1%の正確さ。
  • さまざまな適用分野のための広い範囲。(DN15-DN6000)
  • ultasonic流量計、部品の機械ドライブはまれに損なわれません。手入れ不要および長い動作寿命。
  • Pt100温度のトランスデューサーを接続して下さい、熱/エネルギー測定を終えることができます。

指定



正確さ ≤1%
速度の範囲 0~±10m/sの二方向の測定
管のサイズ DN15~DN6000
温度 -30~160℃
タイプの液体 単一の液体は音波を送信できます。水、海水、下水、オイル、化学薬品、アルコール、等のような
管材料 鋼鉄、ステンレス鋼、鋳鉄、銅、ポリ塩化ビニール、アルミニウム、ガラス鋼鉄、等はさみ金は許可されます
信号の出力

出力される1つの方法4-20mA (インピーダンス0~1K、正確さ0.1%)

1方法10月のパルス出力機構(脈拍幅6 | 1000ms)

1方法リレー出力

信号入力 3方法4-20mA入力は、PT100プラチナ抵抗器の接続によって測定を熱するために達成します。
インターフェイス RS485のサポートMODBUS
データ記憶 SDカードは規則的に前もって調整された結果を貯えます(任意)
電源 DC8~36VかAC85~264V




















フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ 0

任意流れメートルの主要な単位



フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ 1



任意インライン センサー



フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ 2



1. πの糸の関係



わずか

直径

(DN)

圧力

レベル

P

長さ

L

関係



長さ

糸の標準

DN15

2.5

320

G3/4

18

GB/T7307-2001

DN20

2.5

360

G1B

15

DN25

2.5

390

G1 1/4B

16

DN32

2.5

450

G1 1/4B

22.5










2. πのフランジの関係


わずか

直径

(DN)

圧力

レベル

P

長さ

L

フランジ次元 糸の標準

正常

サイズ

D

ボルト孔

中心

D1

ボルト孔

X量

∮X n

密封

表面

直径

D2

フランジの厚さ ボルト次元
C f
DN15 2.5 320 95 65 14X4 46 14 2 M12X50 GB/T9119-2000
DN20 2.5 360 105 75 14X4 56 16 2 M12X50
DN25 2.5 390 115 85 14X4 65 16 2 M12X60
DN32 2.5 450 140 100 18X4 76 18 2 M16X60











3. 標準的なインライン センサー

フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ 3

任意臨時雇用者。センサー

フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ 4


発注情報



フランジの糸の関係のオンライン測定のためのインライン流れメートルの超音波タイプ 5
